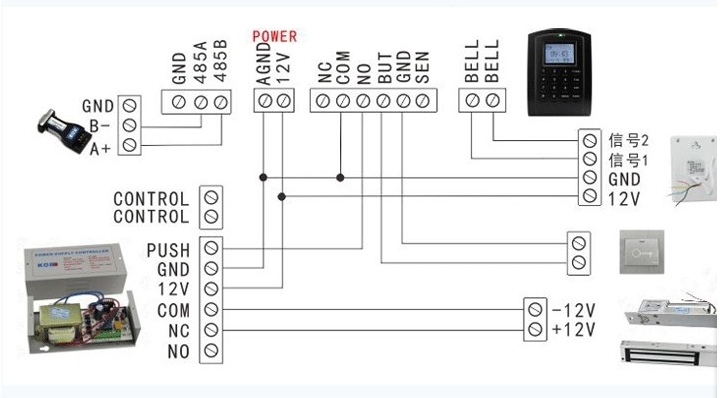

门禁安装示意图，主要是注意门禁电源的接线，门禁电源是门禁系统的重中之重，门禁电源与门禁机需要连接线，门禁电源与电锁需要连接线。不管是哪种，我们都需要注意，不要把正极和负极接错，门禁系统的开关也要留意。一般门禁开关有2种接线方法，一种是接在门禁机上，一种是接在门禁电源上，其实接在哪里都没关系。都是可以设置门禁电锁的延长时间的。还有注意就是门禁机的通讯线的接法，一般也是分2种，一般是分485通讯和TCP/IP通讯。485通讯需要连接2根通讯线，最好是互为双绞线。TCP/IP 就简单了些，主要安装正确，接好RJ45水晶头就可以。门禁系统接线主要实践为主，通过不断摸索，才可以逐步积累经验。
